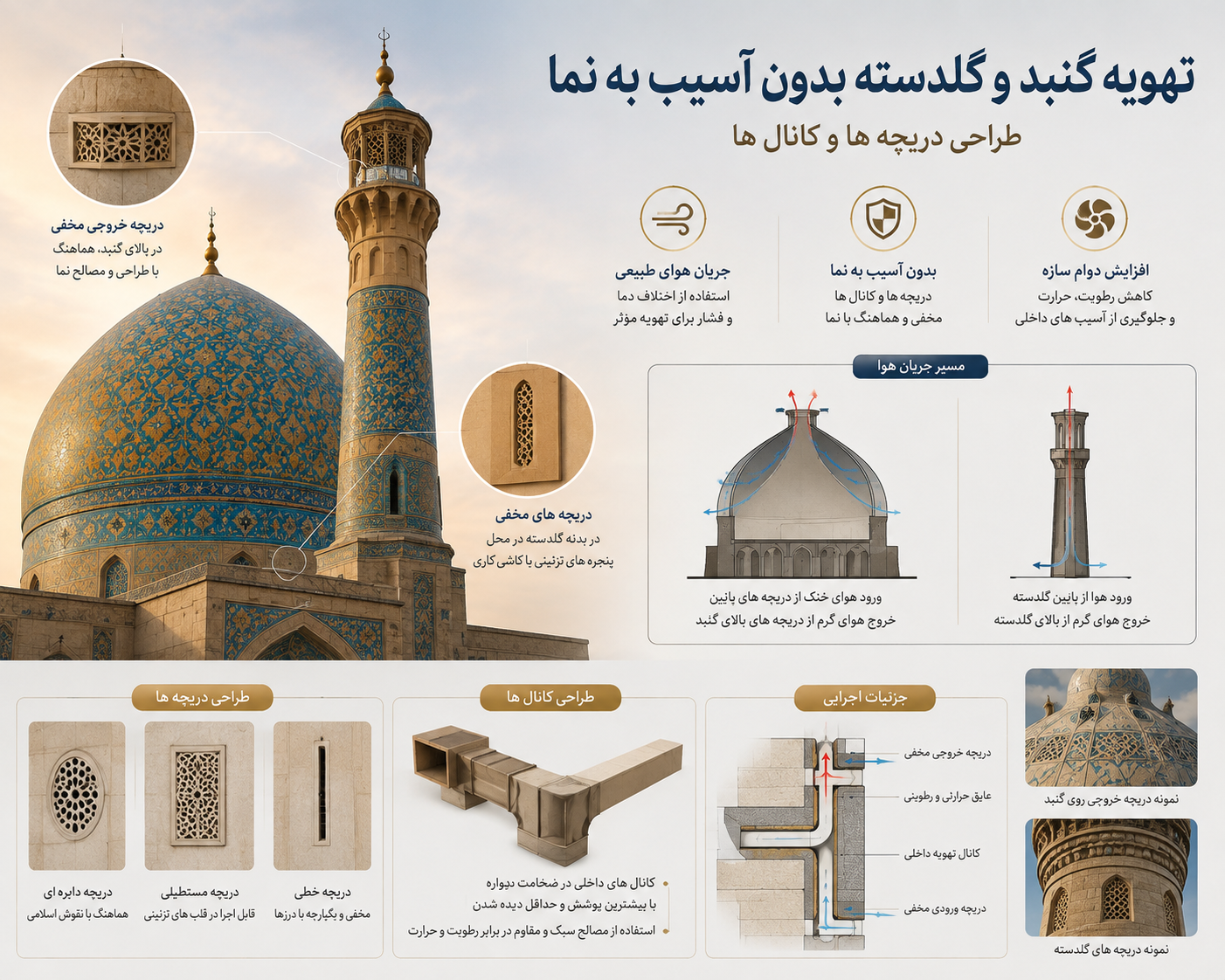

تهویه گنبد و گلدسته بدون آسیب به نما؛ طراحی دریچه ها، کانال ها
گنبدها و گلدسته ها بخشی از میراث معماری اماکن مذهبی و جلوه های بصری فضاهای نیایش هستند. ایجاد تهویه مناسب و اجرای عایقکاری صحیح نباید به هزینه آسیب دیدن نما، کاشی کاری یا تزئینات داخلی تمام شود. در این مقاله به محور عایقکاری و تهویه گنبد و گلدسته می پردازیم و راهکارهای طراحی، اجرا و نگهداری را با رویکردی که کمترین تداخل را با معماری و تزئینات ایجاد کند، بیان می کنیم.
چرا تهویه و عایقکاری گنبد و گلدسته سازگار با نما ضروری است
تهویه نامناسب یا عایقکاری غیر اصولی می تواند سبب تجمع رطوبت، تغییرات دمایی ناخواسته، تخریب بندکشی و رنگ آمیزی و تسریع فرسایش مصالح تزئینی شود. هدف اینست که هوای داخل گنبد کنترل شود، رطوبت مازاد دفع گردد و سیستم تهویه طوری طراحی شود که از منظر بصری و سازه ای به نما آسیب نرساند.
اصول طراحی تهویه گنبد و گلدسته بدون آسیب به نما
۱. حفظ یکپارچگی تزئینات و حداقل نفوذ مکانیکی
- تا حد امکان از استفاده از نفوذهای بزرگ و دائمی در پوسته نمای گنبد اجتناب کنید.
- دریچه ها و پانل های سرویس را در بخش های کمدید یا در زیر قرنیزها و سازه های ثانویه قرار دهید تا قابل دسترس اما کمنمایان باشند.
- هرگونه بریدگی یا پایه نصب را با روش های برگشتپذیر و پیچ و مهره ای انجام دهید تا امکان بازگرداندن نما وجود داشته باشد.
۲. همسوسازی با الگوهای تزئینی
- دریچه ها و گریل ها می توانند با الگوهای کاشی یا مقرنس هماهنگ شوند؛ استفاده از صفحات پانچشده با الگوهای سنتی می تواند کاربردی و زیباشناختی باشد.
- پوشش نهایی دریچه ها باید از نظر رنگ و بازتاب نور با پوشش گنبد هماهنگ شود تا اختلال بصری نداشته باشد.
ترکیب عایقکاری و مسیرهای هوا
ترکیب صحیح عایقکاری و مسیر هوا باعث می شود رطوبت کنترل و هدایت و از تشکیل میعان در لایه های نما جلوگیری شود.
۱. لایه بندی پیشنهادی
- پوسته نما (کاشی یا پوشش نهایی)
- فضای تهویه یا هوابندی تفکیکی برای عبور هوا
- عایق حرارتی پیوسته با تمرکز بر جلوگیری از پل حرارتی
- سازه زیرین و سیستم پشتیبانی
وجود یک فاصله هوایی کنترل شده بین عایق و پوشش نهایی امکان جریان هوای تبادلی جزیی را فراهم می کند و مانع تجمع رطوبت پشت نما می شود.
۲. انتخاب رویکرد بخارپذیری
بسته به سازه و نوع تزئینات، ممکن است از لایه های نفوذپذیر به بخار یا مانع بخار استفاده شود. در انتخاب این لایه ها توجه به جهت جریان گرما، رطوبت تولیدی داخل فضا و نوع پوشش داخلی ضروری است تا رطوبت در لایه های حساس محبوس نشود.
دریچه ها و گریل ها: طراحی که دیده نشود اما کار کند
مکان یابی و ابعاد
- دریچه های ورودی و خروجی هوا باید در نقاطی قرار گیرند که جریان هوا بتواند کل فضای گنبد را تهویه کند؛ معمولاً ترکیبی از خروجی های فوقانی و ورودی های کناری موثر است.
- ابعاد دریچه ها بر اساس نیاز تهویه و محدودیت های نمایی مشخص می شود؛ در اغلب موارد تقسیم جریان بین چند دریچه کوچک بهتر از یک بریدگی بزرگ است.
پانل های تزئینی قابل بازشدن
استفاده از پانل های تزئینی که قابلیت بازشدن برای دسترسی و سرویس دارند روشی مناسب برای محافظت از نما و در عین حال حفظ تهویه است. این پانل ها می توانند با قفل های ساده و بست های قابل جداسازی نصب شوند.
مسیرهای کانال و انتخاب کانال بدون وارد کردن فشار بر سازه نما
- کانال ها بهتر است داخل ساختار ثانویه یا قاب های داخلی قرار گیرند تا از ایجاد سوراخ در پوسته اصلی جلوگیری شود.
- در صورتی که عبور کانال از داخل نما ضروری است، از کانال های سبک و انعطاف پذیر استفاده کنید و محل عبور را با قطعات قاب بندی شده تقویت کنید.
- اتصالات کانال به دریچه ها باید با کمک مفاصل انعطاف پذیر انجام شود تا انتقال ارتعاش و فشار مکانیکی به نما کاهش یابد.
کنترل رطوبت و مدیریت تقطیر
مدیریت رطوبت فراتر از صرفا عبور هواست؛ باید سیستم هایی برای شناسایی و دفع بخار آب و جلوگیری از میعان در لایه های سازه ای طراحی شود.
اقدامات پیشنهادی
- نصب سنسورهای رطوبت در نقاط کلیدی برای فعال سازی تهویه مکانیکی در زمان نیاز.
- ایجاد مسیرهای تخلیه برای هرگونه تقطیر یا آب جمع شده در کانال ها.
- انتخاب عایق با مقاومت مناسب حرارتی و سازگاری با شرایط محیطی داخلی برای جلوگیری از تشکیل سطح سرد که سبب میعان شود.
سیستم های فعال: فن، کنترل و کاستن از نویز
اگر سیستم فعال لازم است، باید به نویز، دسترسی برای نگهداری و محل نصب توجه شود تا کمترین اثر بصری و ساختاری بر نما داشته باشد.
- استفاده از فن های دور متغیر و کنترل بر مبنای رطوبت یا زمان برای بهینه سازی عملکرد.
- قرار دادن واحدهای فن در شفت ها یا فضاهای سرویس دور از نما و انتقال هوا از طریق کانال های داخلی.
- استفاده از محفظه های ضدصدا یا خم های کانال برای کاهش انتقال نویز به فضای عبادت.
نکات اجرایی غیرمخرب و دسترسی برای نگهداری
اجرای سیستم باید به شکلی باشد که امکان بازگشت، سرویس دوره ای و حفظ تزئینات وجود داشته باشد.
- تعبیه پنل های دسترسی مخفی برای بازرسی و سرویس دریچه ها و کانال ها.
- مستندسازی محل و روش نصب تمامی عبورها و پنل ها به منظور جلوگیری از تخریب ناخواسته در بازسازی های بعدی.
- آموزش نیروی نگهداری محلی برای عملیات ساده نظافت کانال و بررسی سنسورها.
برای دستورالعمل های نگهداری که با روش های اجرایی همخوانی دارد می توانید به مطلب نگهداری دوره ای گنبد و گلدسته برای اماکن مذهبی مراجعه کنید.
چک لیست طراحی و اجرا
- بررسی کامل وضعیت تزئینات داخلی و خارجی قبل از هرگونه برش یا نصب.
- تعیین نیاز تهویه و نقاط بحرانی تجمع رطوبت.
- طراحی مسیرهای هوا با اولویت استفاده از فضاهای ثانویه و عدم نفوذ به پوسته اصلی.
- انتخاب لایه های عایق و بخارپذیری متناسب با سازه و نوع پوشش.
- طراحی دریچه ها و گریل های هماهنگ با الگوهای نما و قابل جداسازی برای سرویس.
- پیش بینی دسترسی برای نگهداری و تعبیه پنل های سرویس.
- مستندسازی کامل و آموزش تیم نگهداری پس از تحویل پروژه.
پیوند با دیگر مباحث مرتبط
در انتخاب متریال پوشش و جزئیات پوششی گنبد و گلدسته می توانید از مطلب انتخاب متریال و پوشش مناسب در ساخت گنبد گلدسته بهره ببرید. برای راهنمایی های کلی تر درباره ساخت و مدیریت پروژه های گنبد و گلدسته به صفحه پیلار مربوط به ساخت گنبدگلدسته مراجعه کنید.
جمع بندی
عایقکاری و تهویه گنبد و گلدسته باید به گونه ای طراحی شود که هم الزامات فنی رطوبت و دما را پاسخ دهد و هم اصالت و زیبایی نما حفظ شود. با رعایت لایه بندی مناسب، استفاده از مسیرهای هوای داخلی و پانل های سرویس قابل بازگشت، و انتخاب سیستم های کنترلی کم صدا و متناسب، می توان سیستم هایی ایمن و کمتداخل پیاده سازی کرد. همکاری نزدیک تیم های معماری، حفاظت بنا و مجریان تأسیسات، کلید دستیابی به راهکارهای موفق است.
در صورت نیاز به مشاوره فنی یا بازدید سایت برای طراحی اختصاصی سیستم تهویه و عایقکاری سازگار با نما می توانیم شما را در مراحل طراحی تا اجرا همراهی کنیم.
