انتخاب و اجرای انواع اتصال فلزی برای گنبد و گلدسته؛ مقایسه پلیت، پیچ و بولت، و جوش

انتخاب روش مناسب برای اتصالات و مهاربندی گنبد و گلدسته یکی از تصمیمات کلیدی در طراحی و اجرای پروژه های مذهبی است. این مقاله با هدف معرفی روش های مرسوم اتصال فلزی، مقایسه مزایا و معایب هر روش و ارائه نکات اجرایی کاربردی تدوین شده است. تا به مدیران پروژه، مهندسین ناظر و سفارش دهندگان کمک کند انتخابی ایمن و اقتصادی داشته باشند. در صورت نیاز به راهنمای کلی ساخت می توانید به صفحه مربوط به ساخت گنبدگلدسته مراجعه کنید.

کلیات: چرا انتخاب نوع اتصال اهمیت دارد

اتصال بین اجزای فلزی گنبد و گلدسته علاوه بر انتقال نیرو، تاثیر مستقیم بر قابلیت اجرا، نگهداری، مقاومت در برابر خوردگی و زیبایی نهایی دارد. عوامل موثر در انتخاب عبارتند از بارهای طراحی (وزن، باد، زلزله)، دسترسی برای نصب و بازرسی، نوع پوشش سطحی و هماهنگی با سیستم قاب و پوسته گنبد.

عوامل کلیدی در تصمیم گیری

• ماهیت بار و جهت انتقال نیرو
• دسترسی محل اتصال برای نصب و بازرسی
• نیاز به جداسازی یا قابلیت دمونتاژ در آینده
• تطابق با پوشش نهایی (نما، کاشی، ورق)
• قابلیت اجرای عملیات حفاظت سطحی پس از اتصال

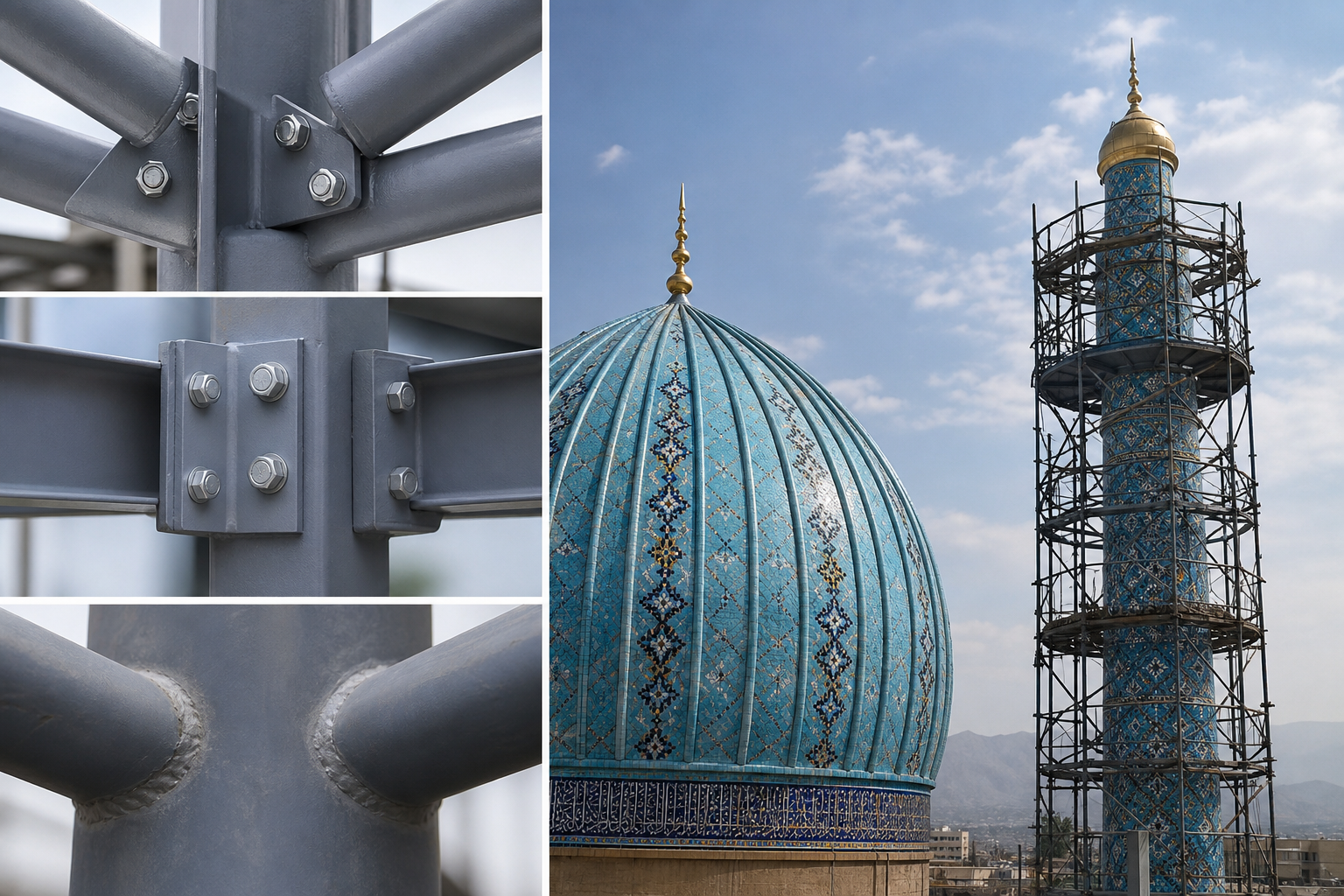

پلیت ها و صفحات وصله ای (پلیت)

پلیت ها شامل صفحه های تختی هستند که برای توزیع نیرو، اتصال تیرها یا ایجاد پای اتصال بین قطعات به کار می روند. و می توانند پایه ستون، وصله جانبی یا گاست پلِیت (gusset plate) برای مهاربندی باشند.

مزایا

• توزیع مناسب فشار و کاهش تمرکز تنش
• قابلیت تولید پیش ساخته و دقیق در کارگاه
• سازگاری با روش های پیچ شدن یا جوش برای انعطاف در اجرا

معایب

• نیاز به دقت در برش و سوراخکاری برای هم محوری قبل از نصب
• در صورت طراحی نامناسب، افزایش وزن موضعی
• نیاز به حفاظت سطحی مناسب در لبه ها و سوراخ ها

نکات اجرایی برای پلیت

• قطعات پلیت را در کارگاه به صورت پیش ساخته آماده کنید تا زمان نصب در ارتفاع کاهش یابد.
• سوراخکاری باید مطابق مشخصات نقشه و با دقت انجام شود؛ از کنترل تختی و اطمینان از همراستایی صفحات قبل از نصب غافل نشوید.
• لبه ها و سطوح برش خورده را پیش از اعمال پوشش ضد خوردگی آماده کنید تا نفوذ رطوبت به حداقل برسد.
• برای نقاط اتصال مهم از واشرهای تخت و مهره های مناسب استفاده کنید تا توزیع بار یکنواخت شود.

پیچ و بولت (اتصالات پیچی)

اتصالات پیچی یکی از رایج ترین روش ها برای وصل قطعات پیش ساخته هستند. این روش شامل انواع مهره و پیچ های استاندارد است. که می تواند به صورت موقت یا دائمی عمل کند.

مزایا

• سرعت نصب بالا و امکان جداسازی در صورت نیاز
• قابلیت تنظیم و تنظیم مجدد حین اجرا
• قابلیت پیش مونتاژ قطعات در کارگاه

معایب

• نیاز به بازدید و کنترل دوره ای برای جلوگیری از شل شدن
• در شرایط نامناسب ممکن است. خوردگی در محل رزوه و منافذ باعث کاهش مقاومت شود
• نیاز به دسترسی کافی برای آچار زدن و اعمال گشتاور مناسب

نکات اجرایی برای اتصالات پیچی

• از پیچ و مهره با پوشش مناسب برای محیط بیرونی استفاده کنید و قبل از نصب سطح ها را آماده سازی کنید.
• نصب باید با ابزارهای کنترلی انجام شود؛ مهره ها باید به صورت کنترل شده سفت یا قفل شوند تا از سفتی مطلوب و عدم شل شدن اطمینان حاصل شود.
• در صورت نیاز به افزایش اطمینان، از واشرهای ضد لغزش یا حلقه های قفل شونده استفاده کنید.
• در نقاطی که دسترسی محدود است. از طراحی پلیت ها و صفحات ویژه برای انجام پیچکاری بهره ببرید.
• برای پیوستگی با سایر سیستم ها، ترکیب پیچ و جوش گاهی مناسب است؛ به عنوان مثال پلیت ها با جوش موضعی ثابت شده و سپس با بولت کامل می شوند.

جوش

جوش سبب ایجاد اتصال یکپارچه بین قطعات می شود و در بسیاری از موارد از نظر ظاهری و عملکردی مزایای خاصی دارد، به شرطی که اجرا با کیفیت و توسط نیروی متخصص انجام شود.

مزایا

• ایجاد اتصال پیوسته و یکپارچه بدون اجزای جداشونده
• ظاهر نهایی تمیز و مناسب برای بخش های نمایی
• امکان انتقال بار در سطوح وسیعتر نسبت به نقطه ای

معایب

• نیاز به جوشکار ماهر و کنترل کیفیت دقیق
• پتانسیل ایجاد تنش حرارتی و تغییر شکل قطعات در حین جوش
• مشکلات تعمیر و جداسازی در آینده

نکات اجرایی برای جوش

• پیش از جوشکاری سطوح را از رنگ، روغن و زنگ پاک کنید تا کیفیت اتصال تضمین شود.
• در موارد حساس از ترتیب و توالی جوش مناسب برای کاهش تنش های تجمعی استفاده کنید.
• پس از جوشکاری، کنترل چشمی و در صورت لزوم روش های تست غیر مخرب برای بررسی ترک و نقص پیشنهاد می شود.
• محافظت سطحی بعد از جوش، شامل پاکسازی جوش و اعمال رنگ یا پوشش محافظ، برای افزایش دوام ضروری است.

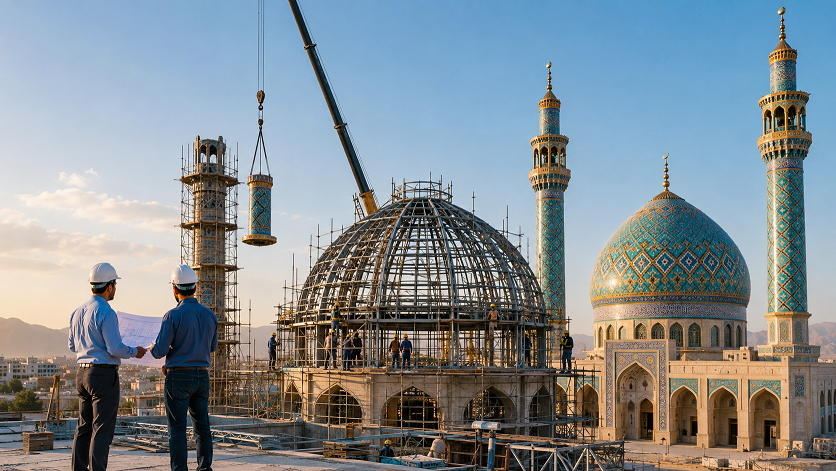

مهاربندی موقت و دائم؛ نکات مرتبط با ایمنی در اجرا

در گنبد و گلدسته به دلیل ارتفاع و حساسیّت نما لازم است. علاوه بر اتصالات اصلی، سیستم های مهاری مناسب برای زمان نصب و پس از آن در نظر گرفته شوند.

مهاربندی موقت

• پیش از جداسازی یا حذف داربست، اتصالات موقت باید باربری لازم را تامین کنند.
• مهاربندی موقت باید قابل تنظیم و سریع نصب شود تا زمان حضور در ارتفاع کاهش یابد.

مهاربندی دائمی

• گاست پلیت ها و تیرهای مهاری برای انتقال نیروهای جانبی ضروری است.
• در طراحی مهاربندی دائم باید نکات مربوط به انبساط حرارتی و جابجایی های کوچک در نظر گرفته شود.

ترکیب روش ها و انتخاب بهینه برای گنبد و گلدسته

در عمل اغلب ترکیبی از پلیت، پیچ و جوش بهترین نتیجه را می دهد. ساخت پیش ساخته در کارگاه با پلیت و سوراخکاری دقیق، نصب با پیچ و در نقاط بحرانی تکمیل توسط جوش می تواند هم سرعت و هم کیفیت را بالا ببرد.

راهنمای کلی انتخاب

1. برای اتصالات نما و محل هایی که نیاز به جداسازی وجود دارد، از پیچ و بولت استفاده کنید.
2. برای نقاطی که نیاز به یکپارچگی بالا و ظاهری یکدست دارند، جوش مناسب تر است.
3. پلیت ها در توزیع بار و اتصال اجزا به یکدیگر غالبا ضروری هستند.

نکات اجرایی مشترک و نگهداری

• پیش از شروع هر نوع اتصال، هماهنگی بین تیم طراحی، محاسب سازه و تیم اجرایی ضروری است؛ برای جزئیات محاسباتی می توانید به صفحه محاسبات سازه‌ای در گنبد و گلدسته برای اماکن مذهبی مراجعه کنید.
• حفاظت در برابر خوردگی شامل پاکسازی سطح، اعمال پرایمر و پوشش نهایی یا گالوانیزاسیون در محیط های مرطوب ضروری است؛ برای انتخاب متریال و پوشش می توانید به صفحه انتخاب متریال و پوشش مناسب در ساخت گنبد گلدسته رجوع کنید.
• مستندسازی اتصالات شامل نقشه های اجرایی، مشخصات پیچ و پلیت و گزارش های بازرسی پس از نصب، برای نگهداری طولانی مدت ضروری است.
• بازدید دوره ای اتصالات و مهاربندی و تعمیر به موقع پوشش ها از بروز مشکلات ساختاری جلوگیری می کند.

جمع بندی و توصیه نهایی

هیچ روش واحدی برای همه شرایط مناسب نیست. برای اتصالات و مهاربندی گنبد و گلدسته مطلوب است. که طراحی با توجه به بارگذاری، دسترسی اجرایی، پوشش نهایی و قابلیت نگهداری انجام شود. ترکیب پلیت برای توزیع بار، پیچ و بولت برای سرعت و انعطاف و جوش در نقاط حساس ظاهری و باربر، معمولا راهکار عملی و اقتصادی است. پیشنهاد می شود در هر پروژه هماهنگی نزدیک میان طراح سازه و تیم اجرایی برقرار باشد و پیش از اجرا جزئیات اتصال در کارگاه تست و کنترل کیفیت شوند.

برای اطلاعات بیشتر درباره انتخاب نوع گنبد و فرآیند کلی ساخت می توانید به راهنمای انتخاب ساخت گنبدگلدسته برای مساجد و اماکن مذهبی و برای مشاوره فنی با سازندگان مجرب به صفحه ساخت گنبدگلدسته مراجعه کنید.
